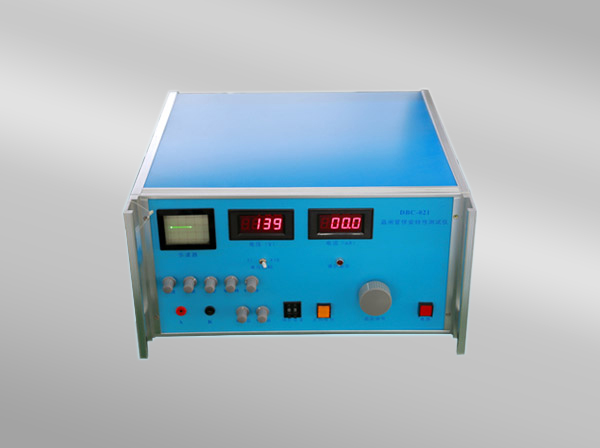

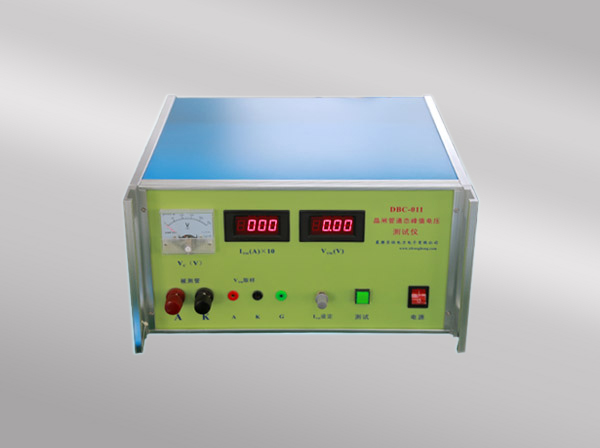

专注从事电力半导体器件、降压硅链及仪表的研发、生产和销售
众多客户共同选择玻璃钢，好产品，源于用心制造
无锡东瑞电子科技有限公司专业研发、生产和销售光伏防反二极管模块、降压硅链、固态继电器等电力半导体模块。
欢迎来电咨询！
大厂值得信赖，真正的自产自销，有实力才有质量
公司产品在多项国家重点工程中得到广泛应用，部分产品随整机出口东南亚、中东、非洲、澳洲、南美洲等国家和地区，深受广大用户的一致好评。
立即咨询我们 +
电力半导体的专业化制造公司
无锡东瑞电子科技有限公司是专注从事电力半导体器件、降压硅链及仪表的专注制造企业，公司自创立以来，秉承以产品质量为根本，以市场需求为导向，为客户创造价值为宗旨的经营理念，致力于电力半导体器件、降压硅链及仪表的研发、生产和销售，公司凭借雄厚的技术力量，精良的设备，先进的生产工艺及完善的检-测手段，为用户提供高品质的电力半导体产品。

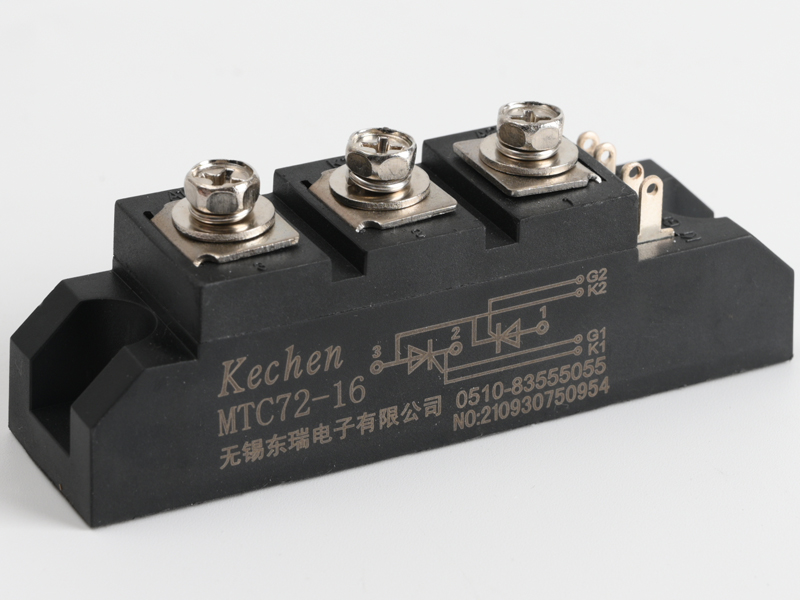

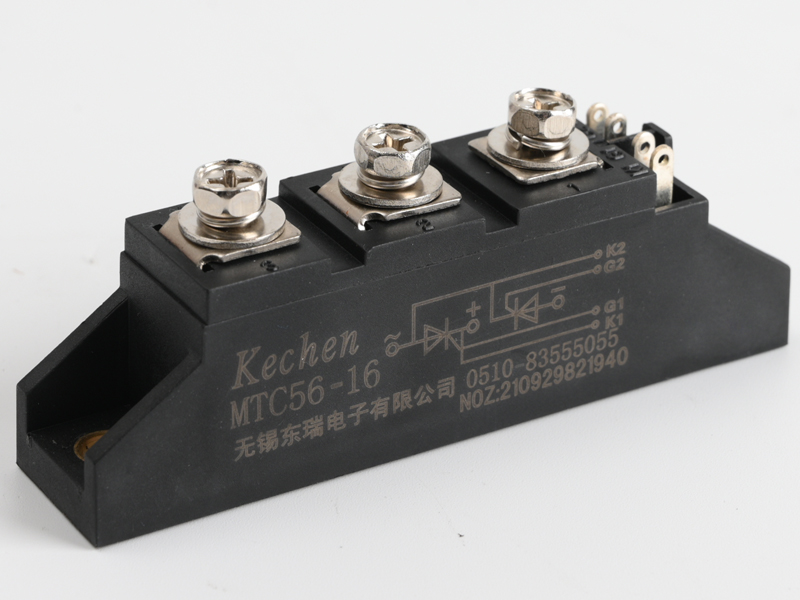

公司主要产品有：功率半导体模块、组件，单、三相整流桥，降压硅链及硅链自动调压装置，继电器、仪表等。并通过ISO9001:2008质量管理体系认证。
作为电力半导体行业的企业之一，公司产品在多项国-家重大点工程中得到广泛应用，部分产品随整机出口东南亚、中东、非洲、澳洲、南美洲等国-家和地区，深受广大用户的一致好评。
我们带您了解更多电力半导体模块知识
当你转动台灯旋钮调节明暗、按动电扇开关切换档位，或是目睹工厂里大型电机平稳启动的瞬间，都离不开一个关键元件——晶闸管，也常被称作“可控硅整流器”。作为现代电力电子技术的核心基础，晶闸管...
在直流供电系统中，从高压母线获取的直流电源常需转换为多等级低压直流以适配不同负载，降压硅链因结构简单、可靠性高成为降压方案的核心载体，而其与可控硅晶闸管、防反二极管的合理搭配，可弥补硅链调压灵活性不足、反向防护薄弱的短板，广泛应用于变电所操作电源、工业控制回路等场景。首先需明确三者的功能定位：降压硅链由多个低正向压降的硅二极管串联组成，利用二极管正向导通时约0.7V的静态压降实现降压，适合中小功率直流降压，长期工作稳定性优异，无电磁干扰；可控硅晶闸管作为电子开关，是硅链调压的核心执行元件，通过触发信号控制导通或关断，可灵活旁路部分硅二极管，解决传统硅链仅能实现固定降压的问题；防反二极管则用于隔离反向电流，防止负载波动、电源切换或故障时，电流反向灌入供电模块，损坏可控硅或硅链二极管。典型的搭配架构为：输入直流电源正极端接入降压硅链的输入端，硅链中每2-5个硅二极管为一组，每组两端并联一个单向可控硅，硅链输出端串联防反二极管后接负载端，防反二极管的阴极接负载正极，阳极接硅链输出。这种架构下，当可控硅关断时，对应的硅二极管组参与降压，总输出电压为输入电压减去剩余二极管的总压降；当可控硅导通时...
在电力控制、直流稳压及工业供电等核心领域，可控硅晶闸管、防反二极管、降压硅链这类元件组合或单独应用，始终占据着不可替代的位置，其受市场与用户青睐的根源，在于多项精准贴合应用需求的核心特性。首先是极端环境下的高可靠性。电力设备常运行于高负荷、宽温域、强电磁干扰的复杂场景，要求核心元件具备极强的抗冲击能力。可控硅晶闸管作为可控型开关元件，能承受数千安的浪涌电流与数千伏的阻断电压，过载状态下不易击穿损坏；防反二极管的单向导通结构，可耐受较高的反向峰值电压，故障概率极低，长期工作后性能漂移极小；降压硅链采用标准化硅二极管串联而成，工艺成熟且一致性高，每只硅管的正向压降稳定在0.7V左右，串联后的总压降误差极小，无需复杂校准就能保证长期运行的稳定性，避免了因元件老化或环境变化导致的电路故障。其次是功能适配性强，直击应用痛点。防反二极管的“单向导通”特性，精准解决了电源反接损坏设备的核心问题，无论是直流电源的输入保护，还是电池组的反向隔离，都能在反接瞬间阻断反向电流，避免故障扩大，为系统安全筑牢道防线；降压硅链利用硅二极管的正向压降原理，通过调整串联的二极管数量即可精准控制降压值，结构极简，无需额...
可控硅晶闸管、防反二极管、降压硅链作为电力电子领域的核心基础元件，凭借各自的特性，在多个行业的电力调控、保护及调压环节中发挥着不可替代的作用，是支撑相关系统稳定运行的关键配置。在轨道交通行业，这三类元件的组合构建了列车供电与保护的核心体系。可控硅晶闸管承担可控整流功能，将接触网提供的高压交流电转化为可平滑调节的直流牵引电压，适配列车启动、调速过程中对电压逐步变化的需求，相位控制特性让电压调整更精准稳定。防反二极管在列车蓄电池辅助供电回路中实现单向导通，既防止主供电回路断电时蓄电池电流反向流失，又能阻隔多组供电单元间的电流环流，延长蓄电池使用寿命。降压硅链则多用于列车辅助低压子系统，将1500V或750V的主直流高压逐级降压为24V、110V等常用低压，为列车控制单元、照明、空调等设备提供稳定供电，结构简单且可靠性高，适配轨道交通长期运行的严苛环境。电力系统中，变电站直流操作电源是这三类元件的典型应用场景。防反二极管布设在蓄电池组与充电装置的连接回路，可防止充电装置故障时电流倒灌至蓄电池，避免其因反向电流造成性能衰减，同时阻隔多组蓄电池并联时的环流，保障电源系统稳定。可控硅晶闸管作为充电...
可控硅晶闸管防反二极管降压硅链电路，是直流供电系统中兼具极性保护与电压调节功能的核心电路，广泛应用于变电站控制回路、工业直流负载等场景，其配置需围绕元件选型、拓扑设计、参数匹配与保护设计四大核心环节展开。首先是核心元件的选型匹配。对于防反部分，需选用额定断态电压、通态电流均留1.5~2倍余量的单向可控硅，优先选择触发电流低、导通压降小的型号，这类可控硅在正向极性下触发导通，反向极性下因阳极-阴极反偏无法导通，实现核心防反功能，同时避免反向电流击穿负载。降压单元采用串联的整流二极管，需根据总降压需求选择反向耐压不低于电源峰值、正向电流匹配回路工作电流的二极管，如常规低压回路可选用1N系列整流二极管，大电流回路则选用功率型整流管，需特别关注二极管的正向导通压降（约0.7V/只），该值直接决定硅链的总降压能力。其次是电路拓扑的配置。典型硅链采用“可控硅串联降压单元并联旁路”的基础结构：正向供电时，可控硅门极获触发信号导通，电流经串联二极管降压后供给负载；反向供电时，可控硅门极无有效触发，阳极-阴极反偏截止，切断回路，实现防反。降压单元的串联数量需精准计算：总降压值=电源额定电压-负载所需工作...
晶闸管作为大功率可控开关类电力半导体器件，也是工业电源、整流装置、软启动、焊机设备当中核心的功率模块，模块频繁烧坏并不是单纯器件质量问题，绝大多数故障来源于选型失误、散热缺陷、电路...
根据电力行业直流电源系统技术规范，降压硅链的额定参数设计必须严格匹配直流系统的标称电压与负载特性。核心参数包括以下几个方面：

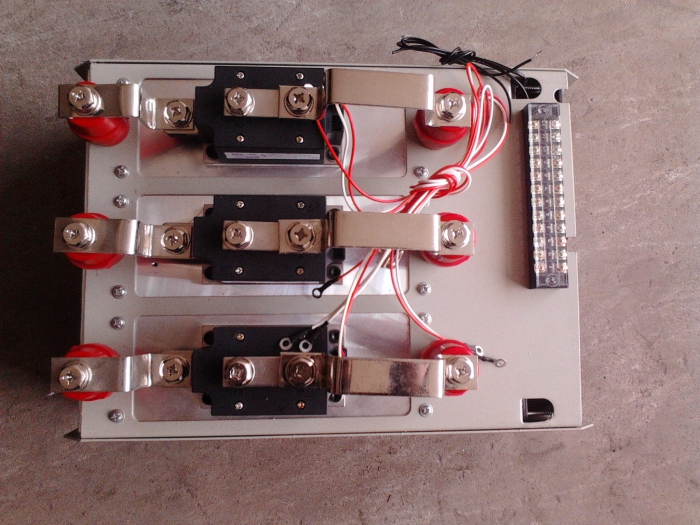

降压硅链的核心原理是利用大功率整流二极管PN结在导通时基本恒定的正向压降（单个硅二极管正向压降约为0.7V～1V，实际工程硅链每级按3.5V或5V/7V设计）进行叠加。具体结构是：将多只大功率硅整流管串接成若干节，每节两端并联一个调压执行继电器触点。当控制器驱动某节继电器触点闭合时，该节硅链被短接，总压降减小；当触点断开时，该节硅链串入主回路，总压降增加。通过自动或手动控制各节继电器的通断组合，即可实现电压的阶梯式调节。之所以选择二极管PN结压降而非电阻降压，根本原因在于工程可靠性和动态特性的差异：一，压降稳定性好。 二极管正向压降在额定电流范围内随温度变化小、随电流变化小，而电阻降压的压降随负载电流线性变化，负载波动时控制母线电压会随之大幅漂移，无法满足二次设备对电源电压稳定性的严苛要求。第二，抗电流冲击性强。 变电站断路器合闸瞬间，合闸母线会输出较大的瞬时电流，硅链凭借硅材料优异的耐电流冲击能力，可承受高达数百安的瞬时电流；而电阻方案在冲击电流下极易烧毁。第三，热稳定性优异。 硅材料在高温环境下仍能保持稳定性能，减少散热系统负担；电阻降压则有级间功耗大、发热集中的弊端。第四，调节精...
晶闸管作为大功率可控开关类电力半导体器件，也是工业电源、整流装置、软启动、焊机设备当中核心的功率模块，模块频繁烧坏并不是单纯器件质量问题，绝大多数故障来源于选型失误、散热缺陷、电路冲击、布线不合理、保护元器件缺失、工况环境恶劣六大类因素，下面逐层展开说明。首先是器件选型层面的常见误区，很多用户只参考设备额定工作电流挑选晶闸管，忽略上电冲击电流、负载短路峰值电流、环境降容系数。电阻焊、感性负载电机软启动设备启动瞬间会产生数倍于稳态的浪涌电流，如果晶闸管的通态平均电流余量不足额定工况的 1.5‑2 倍，每次启动冲击都会损耗芯片，多次冲击之后芯片内部金属层疲劳断裂，造成器件永久性击穿。除此之外还要区分单向晶闸管、双向晶闸管、反并联晶闸管模块，交流负载随意选用单向晶闸管，会造成正负半周导通失衡，模块发热不均衡，单侧芯片过热烧毁。高压工况下必须预留电压余量，电网电压波动、感应负载关断产生的反向尖峰电压极易击穿芯片，常规工况晶闸管额定耐压需要是电路zui大工作电压 2‑3 倍。其次为散热系统故障，也是现阶段晶闸管损坏高发的原因。大功率晶闸管工作期间通态损耗会持续产生大量热量，芯片 PN 结温度一旦...

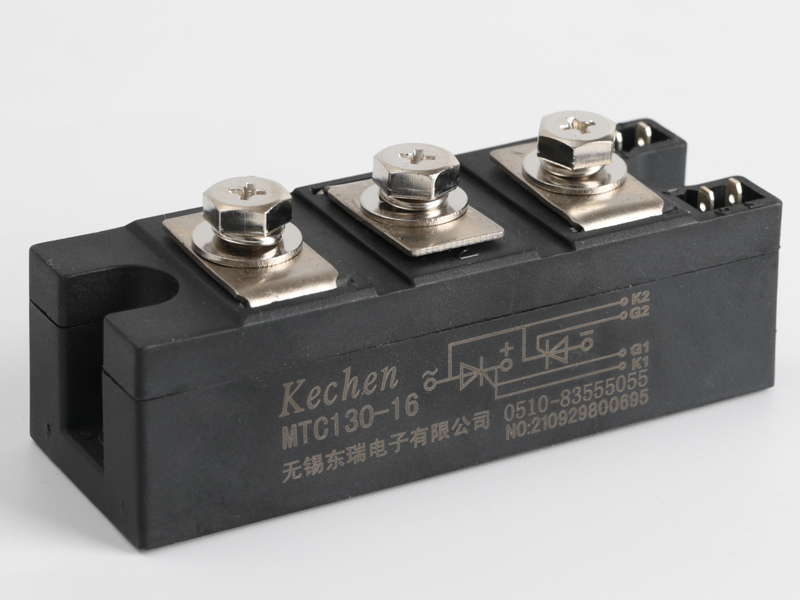

晶闸管模块是将单个或多个晶闸管芯片、触发电路、保护单元及散热结构集成封装的电力电子器件，它既保留了晶闸管可控整流、调压、开关的核心特性，又解决了离散式晶闸管接线复杂、可靠性低的痛点，是现代电力变换技术从分立向集成化演进的典型产物，广泛应用于工业、新能源、电力系统等核心领域。从结构与工作原理来看，晶闸管的核心是硅基PNPN四层半导体结构，具备正向阻断、正向导通、反向阻断的基础特性，通过门极触发信号可实现导通时刻的精准控制。而模块在此基础上进一步集成了智能触发单元——包括过零触发、移相触发电路，能对晶闸管导通角进行毫秒级调节，实现输出电压、电流的平滑变化；同时内置过流快速熔断器、RC吸收回路、温度传感器等保护模块，可在器件过压、过流、过热时10ms内切断回路，避免不可逆损坏。封装上采用铝制散热底板搭配绝缘层，实现电气隔离与高效散热，额定电流覆盖数十安至数千安，耐压等级从数百伏到数千伏，适配不同功率等级的应用需求。在实际场景中，晶闸管模块的应用深度远超传统分立器件。工业加热领域，中频感应加热炉、电阻炉的功率调节高度依赖晶闸管模块：通过移相触发精准控制输出功率，相比传统调压器效率提升15%以上...
当深夜的高铁平稳驶向远方，当工厂的轧钢机精准运转，当千里之外的光伏电能顺利送入千家万户，这一切的背后，都离不开电力调控的核心器件——可控硅，被喻为电力系统的“开关心脏”。可控硅，学名晶...
双向晶闸管（TRIAC）是晶闸管家族的重要成员，其结构可视为两个SCR反向并联，具有NPNPN五层结构，可双向导通，无阳极阴极之分，端子为T1、T2和G。一、结构和工作原理的本质差异对比维度普通晶闸管SCR双向晶闸管TRIAC导通方向单向（仅正向）双向（正负半周均可）结构PNPN四层NPNPN五层（等效两个SCR反并联）关断条件电流过零或施加反向电压电流过零典型应用直流整流、单相半波控制交流全波调压、调光TRIAC通过在门极施加触发脉冲（相对于MT1可正可负），可在交流电的正、负两个半周内控制导通，从而实现交流电的双向无触点开关或调压功能。二、交流调压中的相位控制原理在交流调压电路中，通过调节触发脉冲的相位角（控制角α），可以改变负载两端电压有效值，实现无级调压。典型应用包括：调光电路：如家用调光开关，BTA16型TRIAC耐压600V，是典型型号电机调速：风扇、电动工具中的软启动功能电阻炉温度控制：通过相位控制改变负载两端电压有效值舞台灯光调光三、TRIAC使用的特殊挑战由于TRIAC可以双向导通，在带感性负载时容易出问题：⚠️ 对于电感性电机负载，TRIAC常常无法在交流电过零点可...
换流（Commutation）是指在变流电路中，电流从一只导通的晶闸管转移到另一只晶闸管的过程。它就像一场"接力赛"——每个选手（晶闸管）必须在接棒瞬间完成交接。一、换流的两个必要条件触发条件：新晶闸管获得触发脉冲电压条件：新晶闸管阳极-阴极间电压为正，且原导通晶闸管的电流已降至零（或承受反向偏置），电流就会自然转移二、自然换流（Line Commutation）自然换流常见于三相全控整流电路中。它利用电网交流电压的自然过零和相位关系，通过合理设计触发角（α）和换流重叠角（γ），实现平滑换流。在这种方式下，当新晶闸管被触发时，其阳极电压为正且高于原导通器件，电流自然转移。特点：无需额外换流电路，结构简单；但仅适用于有源逆变和整流电路，且依赖电网电压波形。三、强制换流（Forced Commutation）当自然换流无法满足需求时（如单相电路或高频场景），就需要强制换流。常见方法有两种：1. 电容换流利用电容充放电产生的反向电压，强制关断原导通晶闸管。例如在电压源型逆变器中，电容与晶闸管并联，当需要换流时，电容放电形成反向电流，使原晶闸管电流降至零。2. 脉冲换流通过...
随着电力电子设备向高压、大电流、高功率方向发展，越来越多场合需要使用数只晶闸管串联或并联作为一个桥臂使用。为保证各晶闸管工作时电压及电流的均衡，需要在器件的选择及使用中采取必要的措施。一、串联使用与均压问题串联晶闸管工作时，各器件的均压是zui关心的话题。一个工作周期可分为五个阶段：正向阻断、开通、通态、反向恢复及反向阻断阶段。正向及反向阻断阶段：电压分配主要由阻断伏安特性决定，特性硬、相同漏电流下阻断电压高的器件将承受较高的电压。开通阶段：器件由断态向通态过渡，若器件开通时间不一致，后开通的器件将承受过电压。反向恢复阶段：器件由通态向反向阻断状态过渡，若串联器件的反向恢复特性不一致，先恢复的器件将承受过电压。串联器件的选择：理论上，串联晶闸管需选择阻断特性、开通特性、恢复特性一致的器件。实际使用中，只需对器件的反向恢复特性进行控制即可。襄樊台基公司采用"工艺控制+恢复电荷测试+串、并联试验筛选"的方法为用户挑选配对器件，经过长期试验和用户使用，证明可有效保证串、并联器件动态工作参数的一致性。二、并联使用与均流问题多晶闸管并联时，需确保电流不均衡度<5%，避免...
晶闸管的致命短板是过电流、过电压能力极差——哪怕几毫秒的过流/过压都可能直接击穿烧毁。因此保护电路设计是晶闸管应用的重中之重。一、过电流保护晶闸管过流的核心原因包括：负载短路、器件击穿、触发电路异常导致直通。di一道防线：快速熔断器（快熔）必须选用晶闸管专用快速熔断器，严禁用普通熔断器替代！普通熔断器熔断速度太慢，等它熔断时晶闸管早已烧毁。快熔的额定电流应选为晶闸管IT(AV)的1.2~1.5倍，响应时间<10ms，其I²t特性必须与晶闸管的I²t耐受能力匹配，确保在晶闸管热击穿前切断电路。第二道防线：过流检测与主动关断通过电流互感器（CT）实时监测电流，超过阈值时触发驱动电路关断晶闸管（如IGBT驱动的脉冲封锁）。负载侧设置短路保护电路（如霍尔电流传感器+比较器），短路时快速切断前级断路器。第三道防线：RC吸收网络在晶闸管两端并联RC电路（R=10~100Ω，C=0.1~1μF），抑制换相过电压和dv/dt，避免误导通引发过流。二、过电压保护过电压主要来源于雷击、电网浪涌、以及感性负载开关时的电压尖峰。压敏电阻（MOV）或TVS管：在电源输入端加装，抑制电网浪涌引起的瞬态过压。...
